項目名稱

中國石化銷售股份有限公司江西鷹潭石油分公司勝利加油站新建項目

簡 介

中國石化銷售股份有限公司江西鷹潭石油分公司勝利加油站地處鷹潭市五湖路與勝利西路交叉口的西南，位于五湖路的西側。站區整體坐西朝東，東面為五湖路，南面為空地（有一條架空電力線），西面為空地（有一條架空高壓線），北面為空地。

中國石化銷售股份有限公司江西鷹潭石油分公司在項目初期計劃在宗地內建設成加油加氣（CNG）合建站（加油部分：1個30m³柴油儲罐、1個30m³汽油儲罐、2個20m³汽油儲罐，1臺4槍加油機、2臺雙槍加油機；加氣部分：1臺子站壓縮機、三口幾何容積4m³的單井、2臺雙槍三線加氣機、采用8m³的車載瓶組半掛車；屬二級加油加氣合建站），并據此辦理了相關手續及許可。初期計劃先建設加油部分，加氣部分預留。2019年2月27日鷹潭市安全生產監督管理局（現鷹潭市應急管理廳）下達了該項目的《危險化學品建設項目安全條件審查意見書》（鷹?；椖堪矖l審字[2019]01號），同意該加油加氣合建站項目加油部分通過安全條件審查。

后鷹潭市燃氣專項規劃取消了該加氣站的布點規劃，建設單位亦考慮到鷹潭市加氣業務沒有市場，投資缺乏經濟效益，經上報省公司批復同意后，決定不對勝利加油加氣合建站的加氣部分進行建設。建設單位委托遼寧時越市政工程設計有限公司進行設計，設計單位出具了該項目的安全設施設計。項目調整后與原計劃建設內容相比較，發生的主要變更內容為：加氣部分不做，原加氣罩棚下的2臺加氣（CNG）機改為2臺4槍加油機，原加氣部分壓縮機、卸氣柱、車載瓶組半掛車等的布置區域作綠化或場地硬化處理；對站房內布局進行調整；總圖、給排水、電氣進行相應調整。

勝利加油加氣站變更后為勝利加油站，從原計劃建設的二級加油加氣合建站變更為三級加油站，取消了加氣部分的壓縮機、單井、車載瓶組等壓力容器，涉及的危險化學品種類減少，要求的安全設備、設施相對減少，項目潛在危險性及對周邊環境的影響有所降低。

本站儲罐區位于站區南部的行車道下，共設4個埋地SF雙層油罐。儲罐東西向橫臥，呈兩排布置；靠西側的一排儲罐自南向北依次為1個20m30#柴油儲罐、1個20m398#汽油儲罐，靠東側的一排儲罐自南向北依次為1個30m395#汽油儲罐、1個30m392#汽油儲罐，總容量100m3，折算總容量為90m3，屬三級加油站。站內設5臺北京三盈聯合石油技術有限公司生產的IC卡稅控燃油加油機（均為四槍四油品加油機），其中柴油槍2把，汽油槍18把。加油罩棚一、二均為輕質頂鋼架結構，罩棚面積分別為420m²、210m²。建成后加油站的經營項目是0#柴油和92#、95#、98#汽油的儲存與車輛加油。

勝利加油站新建項目由遼寧時越市政工程設計有限公司設計，江西建工建筑安裝有限責任公司承建，四川元豐建設項目管理有限公司監理。

根據《中華人民共和國安全生產法》《危險化學品安全管理條例》（國務院第591號令）《危險化學品經營許可證管理辦法》（原安監總局令第55號，原安監總局令第79號修正）《危險化學品建設項目安全監督管理辦法》（原國家安全生產監督管理總局45號令，安監總局令第79號修正）的要求，新、改、擴建項目完成并成功試運行一段時間后，企業應對項目進行安全驗收評價，以判斷工程項目在勞動安全衛生方面對國家及行業有關的標準和法規的符合性，并檢查相關安全配套設施“三同時”的有效性。

受中國石化銷售股份有限公司江西鷹潭石油分公司的委托，江西贛安安全生產科學技術咨詢服務中心承擔其勝利加油站新建項目安全驗收評價工作。

安全評價項目組長:

王冠

技術負責人:

馬程

過程控制負責人:

檀廷斌

評價報告編制人:

王冠、黃伯揚

報告審核人:

王海波

參與評價工作的安全評價師:

倪宏華

技術專家:

/

到現場開展安全評價工作的人員名單:

王冠、黃伯揚

報告完成時間和主要任務:

報告完成時間：2020年7月28日

主要任務：項目安全驗收評價報告

評價報告:

2.1.1項目基本情況

企業情況簡介如下表所示：

表2-1  加油站基本情況

此加油站折算總儲量為90m³，最大單罐容積為30m³，屬三級加油站。

2.1.2項目背景

中國石化銷售股份有限公司江西鷹潭石油分公司在項目初期計劃在宗地內建設成加油加氣（CNG）合建站（加油部分：1個30m³柴油儲罐、1個30m³汽油儲罐、2個20m³汽油儲罐，1臺4槍加油機、2臺雙槍加油機；加氣部分：1臺子站壓縮機、三口幾何容積4m³的單井、2臺雙槍三線加氣機、采用8m³的車載瓶組半掛車；屬二級加油加氣合建站），并據此辦理了相關手續及許可。初期計劃先建設加油部分，加氣部分預留。2019年2月27日鷹潭市安全生產監督管理局（現鷹潭市應急管理廳）下達了該項目的《危險化學品建設項目安全條件審查意見書》（鷹危化項目安條審字[2019]01號），同意該加油加氣合建站項目加油部分通過安全條件審查。

后鷹潭市燃氣專項規劃取消了該加氣站的布點規劃，建設單位亦考慮到鷹潭市加氣業務沒有市場，投資缺乏經濟效益，經上報省公司批復同意后，決定不對勝利加油加氣合建站的加氣部分進行建設。建設單位委托遼寧時越市政工程設計有限公司進行設計，設計單位出具了該項目的安全設施設計。項目調整后與原計劃建設內容相比較，發生的主要變更內容為：加氣部分不做，原加氣罩棚下的2臺加氣（CNG）機改為2臺4槍加油機，原加氣部分壓縮機、卸氣柱、車載瓶組半掛車等的布置區域作綠化或場地硬化處理；對站房內布局進行調整；總圖、給排水、電氣進行相應調整。

勝利加油加氣站變更后為勝利加油站，從原計劃建設的二級加油加氣合建站變更為三級加油站，取消了加氣部分的壓縮機、單井、車載瓶組等壓力容器，涉及的危險化學品種類減少，要求的安全設備、設施相對減少，項目潛在危險性及對周邊環境的影響有所降低。

勝利加油站新建項目由遼寧時越市政工程設計有限公司設計，江西建工建筑安裝有限責任公司承建，四川元豐建設項目管理有限公司監理。

2.2 加油站概況

2.2.1周邊環境

中國石化銷售股份有限公司江西鷹潭石油分公司勝利加油站地處鷹潭市五湖路與勝利西路交叉口以南，位于五湖路的西側。站區整體坐西朝東，東面依次為五湖路、民惠佳園住宅小區，南面為空地（有一條架空電力線經過，桿高6m，有絕緣層），西面為空地（有一條架空高壓線經過，塔高24m，無絕緣層），北面為空地。加油站附近35m內無重要公共建筑物。

加油站區西北角設置一座箱式變壓器室（根據GB50156-2012（2014版）第4.0.4條注1，該箱式變壓器室按丙類物品生產廠房確定安全間距）。

根據設計單位提供的總平面布置圖和現場實地勘察，新建項目的油罐、加油機和通氣管管口與站外建、構筑物的防火距離見表2-2。

表2-2  油罐、加油機和通氣管口與站外建構筑物防火間距表

2.2.2總圖及平面布置

項目總平面布置總體可分為加油罩棚區一、加油罩棚區二、站房區及油罐區，另在站區西北角設有箱式變壓器室一座。

站區整體坐西朝東，加油站進、出口分開設置，面向道路無圍墻，其二側與公路連接處為混凝土地面。站區北、西、南三面建有2.2m高實體圍墻，與外界相隔。

加油罩棚區一：位于站房東側，加油機南北向單排布置，設3個加油島，由南向北依次為2臺0#柴油、92#、95#、98#汽油四槍四油品加油機、1臺92#、95#、98#汽油四槍四油品加油機。

加油罩棚區二：位于站房東北側，加油機東西向單排布置，設2個加油島，布置2臺92#、95#、98#汽油四槍四油品加油機。

加油機均沿立柱內側布置，加油島長4m，寬1.2m，高0.2m，伸出立柱0.6m。加油罩棚一的加油機距東面五湖路道路邊緣19m，距西面站房14m；加油罩棚二的加油機距東面五湖路道路邊緣21m，距西南面站房13.1m。

加油區罩棚高7.6m。加油罩棚一東西向寬8m、南北向長34m；加油罩棚二東西向長21m、南北向寬10m。罩棚邊緣突出加油機4m或5m。罩棚一、二分別設4根、6根混凝土柱，頂為鋼網架結構輕質頂。

站房區：站房為局部兩層建筑，位于加油站西側中部，站房東西寬7m，南北長32.9m。一樓設有儲藏間、營業廳、便利店、衛生間等，二樓設餐廳、浴室、值班室等。

配電間位于站房一樓西側中部的單獨隔間。

油罐區：位于站區南部的行車道下，共設4個埋地SF雙層油罐。儲罐東西向橫臥，呈兩排布置；靠西側的一排儲罐自南向北依次為1個20m³0#柴油儲罐、1個20m³98#汽油儲罐，靠東側的一排儲罐自南向北依次為1個30m³95#汽油儲罐、1個30m³92#汽油儲罐。

卸油口：布置在儲罐南側，采用密閉卸油，共設置4個卸油口及1個油氣回收口。

通氣管：集中布置在密閉卸油點西側，共設有4根通氣管，通氣管高4m，管徑為50mm。

箱式變壓器室：位于站區西北角。

加油站內設施之間的防火距離見表2-3。

表2-3 站內設施之間的防火距離

2.3 主要設備、建筑物及工藝：

2.3.1主要設備、建筑物

表2－4 主要設備一覽表

表2－5  主要建（構）筑物一覽表

2.4 輔助設施

2.4.1供配電

1、供配電

電源引自站區西北角的200kVA變壓器，經變壓后再引至配電間的配電箱。低壓配電系統接地形式采用TN-S系統，配電電壓為380/220V。

進戶電纜采用鎧裝電纜直埋敷設，帶鎧電纜穿墻、過路穿鍍鋅鋼管保護，埋深1.0m，其余電纜全程穿鍍鋅鋼管保護。

2、防雷接地

該項目加油罩棚為二類防雷，采用接閃帶防直擊雷。加油站罩棚利用檐面金屬龍骨架做接閃帶，再輔助φ10熱鍍鋅圓鋼做接閃網格，利用罩棚柱內2根φ20主筋做引下線。建筑物內的金屬物和突出屋面的金屬物均接地。考慮防直擊雷和雷電感應，電氣設備正常不帶電的金屬外殼均可靠接地，保護接地、防雷、防靜電接地和工作接地的干線連接在一起，組成聯合接地網，其接地電阻按其中接地電阻值要求最小的接地電阻值確定；當各自單獨設置接地裝置時，油罐的防雷接地裝置的接地電阻、配電電纜金屬外皮兩端和保護鋼管兩端的接地電阻不大于10Ω，電氣系統的工作和保護接地電阻不大于4Ω，地上油品管道始、末端和分支處的接地裝置的接地電阻，不大于30Ω。

加油站的油罐車卸車場地設與油罐車連接的防靜電接地裝置。

2.4.2給排水

1、給水

該項目無工藝用水，主要為生活用水。該站生活用水采用城鎮自來水管網供給。

本站為加油站可不設消防給水，供水能滿足項目用水需求。

2、排水

該站排水系統采用雨、污分流方式排放。

雨水經明溝收集后排入站外自然體系。

污水經站區油水分離設施（隔油池）處理后，排入站外自然體系。

生活污水經化糞池處理后排入站外自然體系。

3、通訊

加油站站房通訊設施暫未安裝固定電話，人員使用手機通訊。

2.5 消防、安全設施

1、消防設施：

35 kg推車式干粉滅火器1個；手提式二氧化碳滅火器6只；4kg手提式干粉滅火器共10只、滅火毯6塊，2m³沙池一座。

2、安全設施：

油儲罐設有通氣管，通氣管口設有阻火器，通氣管高4m。

油儲罐進油口、出油管、量油孔、通氣管直接單獨通往油罐，人孔設有操作井，人孔井采用混泥土井蓋和井座。

罐區卸油口設置有用于連接車輛的靜電報警儀。儲罐及管道進行了靜電接地，法蘭連接處用銅片進行了跨接。卸油管采用內設金屬絲的軟管，可以和車輛的油罐和儲油罐進行可靠的靜電連接。油罐設置高液位報警器和泄漏檢測儀，輸油管線設置泄漏檢測儀。

加油機罩棚頂燈為隔爆型熒光燈。

油罐區承重井蓋采用防爆型。輸油管線采用穿鋼管預埋式。

加油機采用防爆型自動計量加油機。

加油站防雷、防靜電接地共用接地網，罩棚頂設有避雷裝置，周圍建筑物、所有設施均在防雷有效保護范圍內，在電源入戶處和線路及發、配電間裝電源避雷器保護防感應雷。防雷裝置經防雷部門檢測符合要求。

站內電纜采用穿鋼管預埋式敷設到用電設備。

加油站勞動保護用品主要包括防靜電工作服，手套等。

加油區及卸油區設置了防散流收集槽，將散流的含油污水收集到污水池。

3、安全管理

該加油站制定了安全生產崗位責任制，明確規定了崗位人員的安全生產職責和要求。主要負責人、安全管理人員已取得相應的資格證書，證書在有效期內。

制定了各種安全管理制度，包括：安全措施規定、明火管理規定、安全用電規定、防雷防靜電規定、安全檢查規定、消防管理規定等，制定了加油、卸油、特殊情況處理等安全操作規程。

8 安全驗收評價結論

8.1 項目安全評價結果綜述

1、中國石化銷售股份有限公司江西鷹潭石油分公司勝利加油站所涉及的危險化學品物質的量不構成重大危險源。

2、通過本報告分析，可以知道本項目投入經營后仍將面對多種危險因素，如火災、爆炸，電氣傷害、車輛傷害、噪聲等危險有害因素。而項目最主要的危險、有害因素是火災、爆炸，對此加油站全體員工必須保持高度的安全防護意識。

3、項目公用工程能夠滿足安全經營的基本需要。

4、采用檢查表評價法進行加油站安全評價，該加油站符合安全要求。5、加油站取得了防雷檢測報告和消防驗收意見書。

6、改建項目能按照《中華人民共和國安全生產法》的要求進行“三同時”審批，安全設施按照安全設施與主體工程同時設計、同時施工、同時投入生產和使用的“三同時”的要求進行。

7、項目在外部防火距離、平面布置、消防安全設施和措施能夠滿足國家法律、法規、標準、規范的要求。電氣防爆防護、機械設備的安全保護等方面的安全設施建立有效。

8、該工程的作業條件相對比較安全。在選定的3個單元中可能出現一般危險作業環境有二個單元，且一般危險作業環境的出現均由物料的危險程度所決定，而其余單元的作業均在稍有危險范圍，作業條件相對安全。

9、危險度評價油儲罐區得分為12分，為Ⅱ級，屬中度危險。由于采用埋地油罐、密封操作等措施，危險有害程度能控制在可接受的范圍。

10、加油站設置了安全領導小組，制定了相應的管理制度，操作規程和事故應急預案，加油站的安全管理機構工作有力，加油站安全經營管理處于正常有序開展范圍。

8.2 評價結論

中國石化銷售股份有限公司江西鷹潭石油分公司勝利加油站的安全設施和措施在正常經營過程中能夠滿足安全經營的條件，消防設施到位且在有效期內，安全管理能夠滿足正常安全經營的需要，具備安全驗收的條件，符合危險化學品經營安全要求。

提交時間：

2020年7月28日

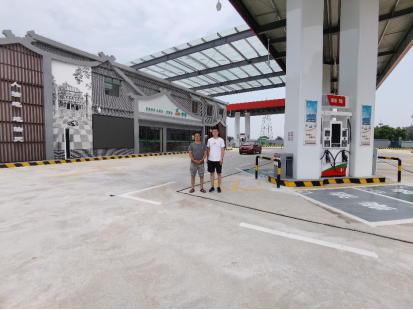

現場照片：
